平面磁力傳動聯軸器
發表時間:2023年04月23日瀏覽量:4971
磁力聯軸器原理

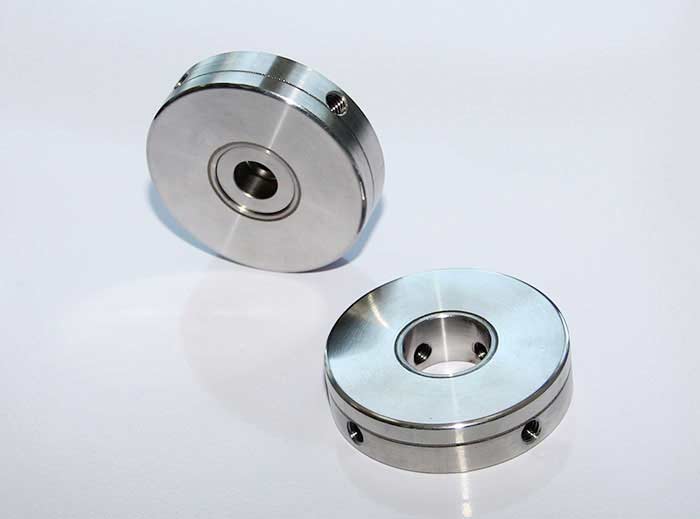

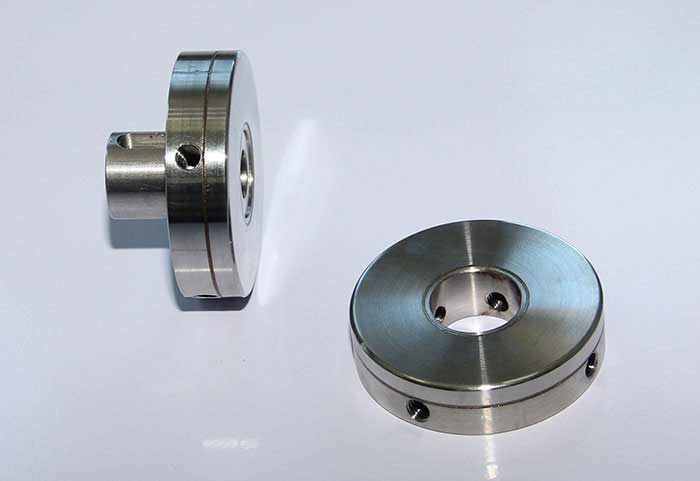

磁力聯軸器也是非接觸式傳動動力的一種方式,分為平面聯軸器和內外轉子聯軸器。也是通過磁極間的斥力,進行動力傳動裝置。主要應用在化學、醫藥、真空等需要密封傳動的場所??梢园褎用芊廪D(zhuǎn)化為靜密封,磁力聯軸器可以隔著隔離罩,把動力向另一密封空間,從而實現密封傳動。如何選擇比較恰當?shù)穆?lián)軸器,是一個關系到整個機械的工作性能、使用壽命、維護和經濟性的重要問題,選擇聯軸器時需要參考以下五個方面因素。下圖中的平面?zhèn)鲃哟帕β?lián)軸器價格在120元,規格稍較大的聯軸器價格在173元左右,根據定定制的規格型號不同,價格也不同。
磁力聯軸器有下面幾個特點:
磁力聯軸器結構簡單,無需潤滑,對環境無任何污染損害,屬綠色環保產品。
磁力聯軸器后,可大大減少設備的振動,延長電動機及其軸承的使用壽命。磁力聯軸器是靠空氣間隙傳遞扭矩的,是真正的無接觸連接裝置。
磁力聯軸器可以減低故障率。
磁力聯軸器具有過載保護功能,提高了系統運行的安全可靠性。
選擇磁力聯軸器考慮的因素
1、聯軸器所連接兩軸的相對偏移
聯軸器所連接的兩軸,由于制造和安裝誤差、受載和溫差變形、運行磨損引起間隙以及兩軸設計的特殊要求等因素導致兩軸的相對偏移是難以避免的。因而,聯軸器對相對偏移補償能力是選型時首先要考慮的因素。
2、聯軸器的載荷特性
動力機到工作機之間,通過數個不同形式或規格的聯軸器將主、從動端連接起來,形成軸系傳動系統,動力機和工作機的機械特性(機械的力能參數T、P和相應運動參數ω、t之間的關系)對整個傳動軸系有重大影響。
3、聯軸器的工作轉速
聯軸器工作轉速的大小直接關系到聯軸器各零件的離心力和彈性元件變形的大小,過大的轉速將會導致磨損增加、潤滑惡化、連接松動。聯軸器額需用轉速范圍是根據聯軸器不同材料強度所允許的線速度和最大外緣尺寸,經計算確定的。
4、聯軸器的傳動精度
對于精密傳動和伺服傳動,要求聯軸器所連兩軸在任何情況下均應同步轉動,應選用剛性聯軸器或金屬膜片聯軸器,大多數撓性聯軸器的傳動精度均低于剛性聯軸器。
5、聯軸器的外廓尺寸、安裝和維護
聯軸器的外廓尺寸必須容納在機組允許的安裝和拆卸空間內。在滿足使用要求的條件下,應選擇制造工藝性好、裝拆方便、調整容易、維護簡單、更換易磨損件不需要移動所連兩軸的聯軸器。大型機組因難于調整所連兩軸的對中精度,應選用壽命長、更換易損件方便的撓性聯軸器。
磁力聯軸器參數
品牌:磁運達 扭矩:2.3N.m 型號:HCD6512P-D 價格:120元
磁力聯軸器廠家
北京磁運達廠家專業于磁力傳動產品(磁力輪、磁齒輪、磁力聯軸器)的研發和生產,公司有著先進的生產設備及技術,產品主要出口市場為大陸地區、臺灣及日韓。目前,公司設有蘇州辦事處(蘇州市工業園區唯亭鎮,聯系人-魏經理 電話:177 1515 7172)和 東莞辦事處(東莞高明萬江區,聯系人- 高經理 電話:13021982233)用來服務華東地區和華南地區。
磁力傳動是利用同極相排斥的原理,進行非接觸的傳遞動力,可以無機械磨損,不產生粉塵,不產生噪音,更長壽命等優點,目前主要在石油、化工、醫療、LCD、FPD、PCB、物流等行業有著廣泛的應用。其主要產品有磁力輪、磁力聯軸器、磁力定位球及各種釹鐵硼磁鐵產品,可以按客戶進行加工定做各種異形磁鐵及磁力傳動產品。
磁力輪之前主要是日韓壟斷國內市場,其主要原材料---稀土釹鐵硼磁鐵,則產自中國。我公司生產的燒結磁力輪和粘接磁力輪,填補了國內的空白。其產品完全可以取代進口磁力輪,有些性能磁力要優于他們。
公司現在在華東及華南地區均設有辦事機構,歡迎來電或來訪。
