磁力輪原理和分類概述
發表時間:2018年03月29日瀏覽量:3300

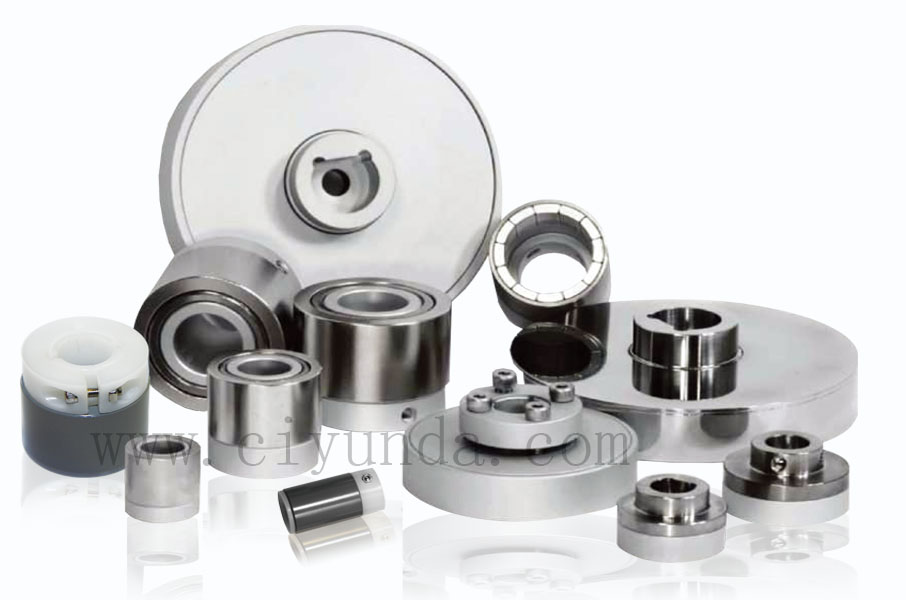

產品概述 | |
磁力輪(Magnet Gear)是利用磁鐵的吸力和斥力相互作用的原理,非接觸的動力傳遞裝置。 磁力輪是在潔凈的環境下,不允許細微雜質的LCD、PDP、PCB、TFT、OLED、SOLAR CELL等生產線上以非接觸狀態驅動的產品??商娲揽磕Σ羴?lái)驅動的機械式齒輪。 可從根本上杜絕使用以往機械式齒輪時產生的粉塵的問題。此外,使用特性優異的釹鐵硼永磁鐵,最大的優點表現在,動力傳遞能力高,無噪音以及無需更換部件,可半永久使用。 解決了即使出現非正常性負荷,也不會造成任何損傷的問題。 我們的產品從大型機器到真空機器、電子產品、化學、醫藥、食品等 廣闊的領域,有著廣泛的應用。 | ![]() |
產品特點 |
無塵環境 | 利用磁力,在非接觸狀態下,可以利用扭力傳送,在需要無塵環境的真空內傳送產品。 |
氣體低排 | 大型機器至真空機內,為了減排氣體,根據特殊的表面處理,可以在10-5PA的環境中使用 |
超低音 | 具有在以往的齒輪和傳送帶等傳送機器中,無法想象的超低音效果。可以提供干凈整潔的生產壞境。 |
扭力極限功能 | 若產生非正常負荷,兩個磁齒輪就會各自轉動,實現轉矩極限功能。另外,因?yàn)槭欠墙佑|環境,無機械磨損,因些比以往的齒輪等傳送工具使用壽命更長久。 |
降低成本 | 不用因?yàn)槟p更換零件,實現了降低經營成本。因?yàn)榧词狗磸?fù)進行真空待機,也完全不會對性能產生任何影響,因此,不需要以往復雜而高費的設計 |
產品分類 |
按磁力輪的材料生產工藝可分為:燒結型和粘接型
燒結型是由釹鐵硼原料,通過抽真空,高溫加熱成型,然后經過一些復雜的生產工序,加工成我們所需的規格。
而粘接型是直接注塑成型,生產周期快,比較經濟實用,但磁力會稍弱于燒結磁力輪,

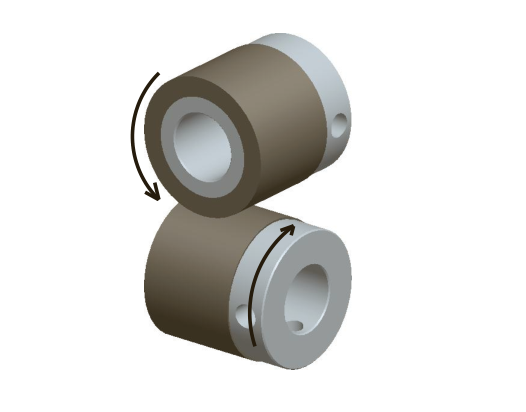

如果按傳動方向劃分,磁力輪可分為直交傳動、平行傳動、錐傳動。

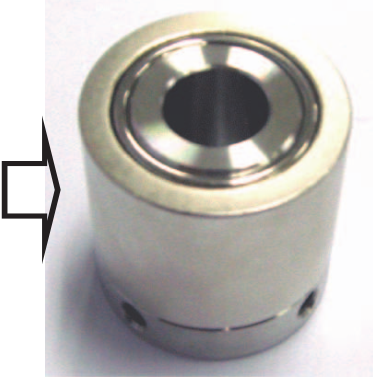

另外,磁力傳動除磁力輪產品外,還有另外一種比較常見的產品---磁力聯軸器。也是非接觸式傳動動力的一種方式,主要應用在化學、醫藥、真空等需要密封傳動的場所。
可以把動密封轉化為靜密封,磁力聯軸器可以隔著隔離罩,把動力向另一密封空間。磁力聯軸器可分為對聯(即平面聯軸器)和套聯。

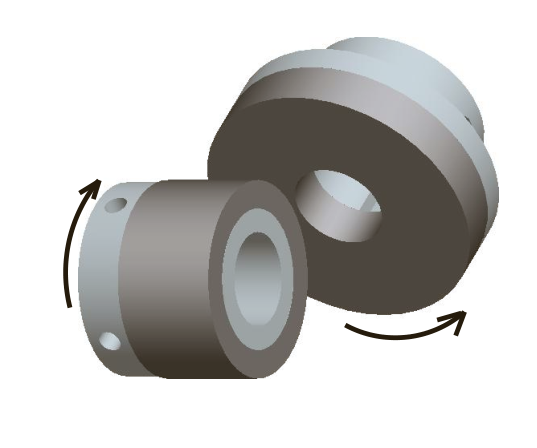

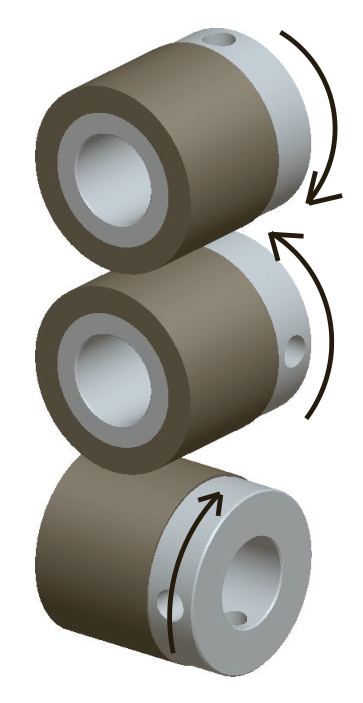

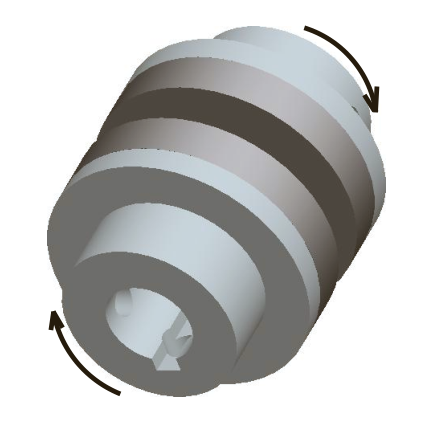

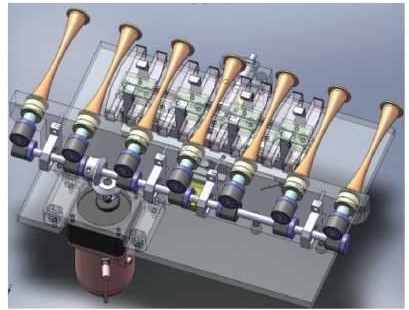

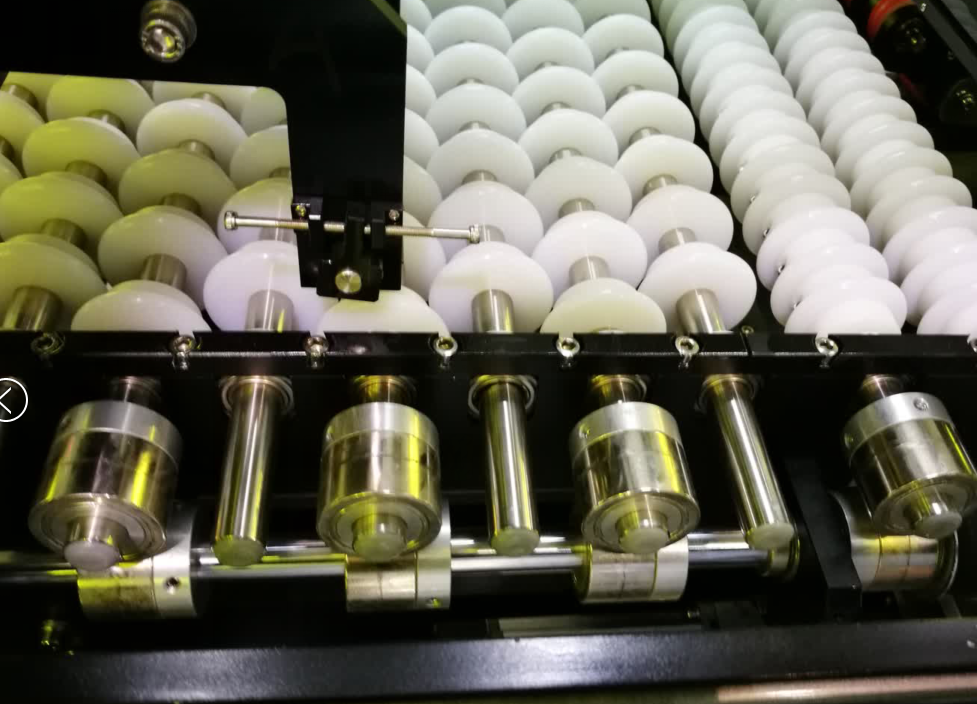

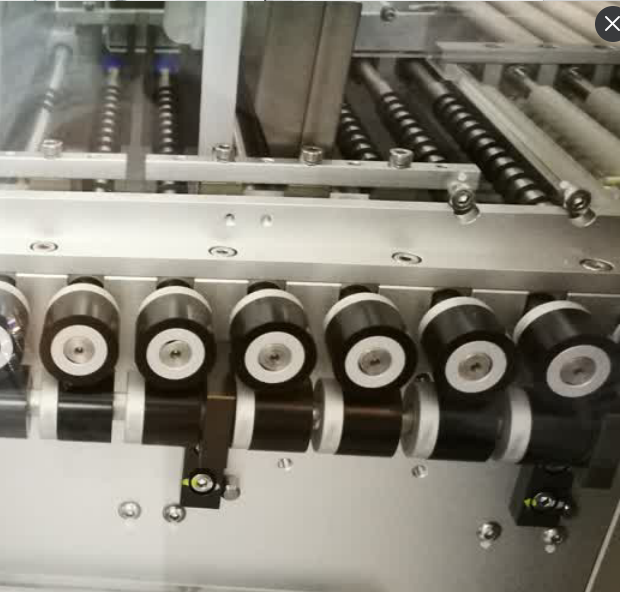

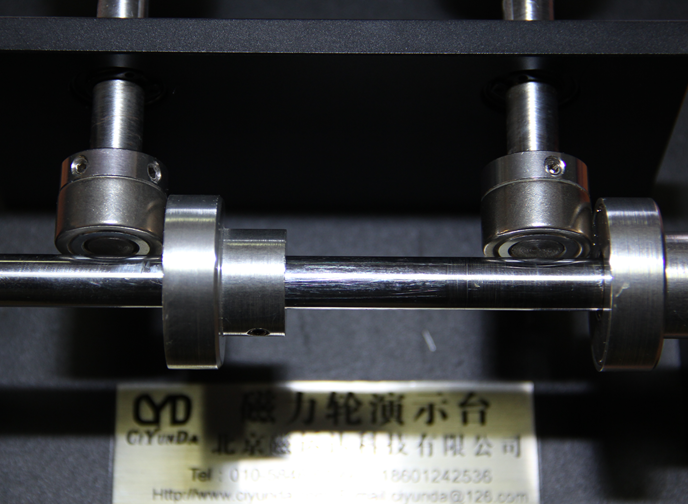

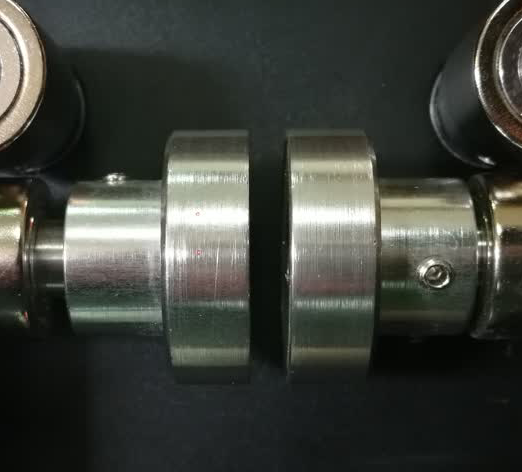

下圖是常見的磁力傳動的方式---直交傳動、平行傳動、混合傳動、錐傳動、 平面聯軸器、 磁力聯軸器
磁力輪選型方法 |
1、選擇傳動方向
2、選擇產品類型
3、根據工件大小和傳送距離計算數量
4、計算負載扭矩
5、根據每個所需的負載扭矩選擇外形尺寸
6、根據軸的大小選擇內徑尺寸
使用注意事項
1、根據規格和要求傳動力大小不同,間隙為0.5mm至3mm,但間隙最好在0.3mm以上。
2、不能對磁鐵部分進行追加加工,不然可能造成磁鐵碎裂。
3、兩個磁齒輪靠近時,避免相互撞擊,較強的沖擊,可能導致磁齒輪損壞。
4、磁鐵產生的磁場可能會給下列物品造成不良影響。手機、磁卡、機械表等。
5、由于是非接觸性傳動,胡不適用于超高速旋轉。最高轉速為1500rpm。
磁路設計 |

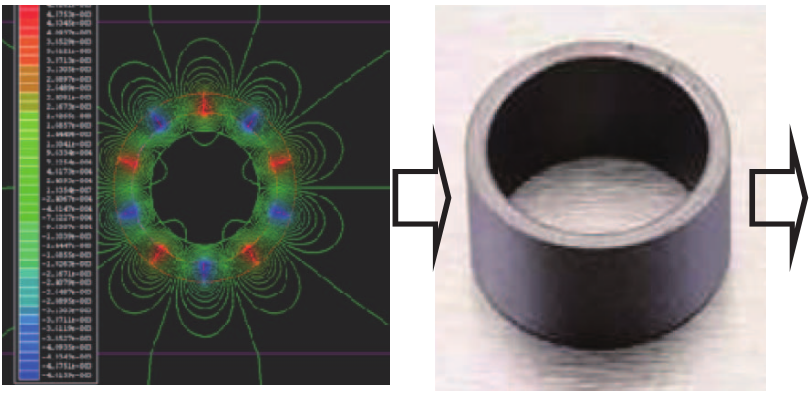

我們?cè)诖怒h(huán)內部,增加了隔磁鋼環,以此增強了磁環外部的磁力,比同類產品提高了20%的扭力。

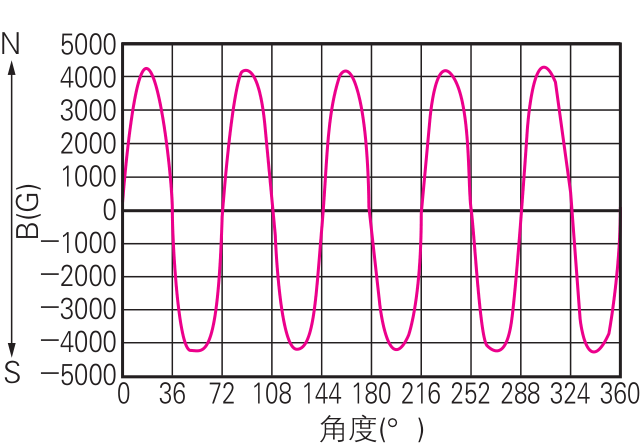

磁極的磁路設計 磁環 實測 磁輪齒
